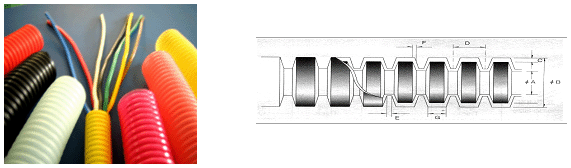

| 자동차,전기,전자,통신기기
및 장치 등의 배선(wiring harness)에 전기절연, 기계적보호 및
접속에 사용함 |
| 재
질 |
PP
, PA6 , PE |
| 내열성 |
240h/160℃(PP), 240h/175℃(PA6) |
| 내한성 |
24h/-40℃ |
| 환경유해물질 |
국내
자동차 3사 ,RoHS 만족 |
| 특
징 |
난연성
, 무취(냄새無) |
| 색
상 |
BLACK,
YELLOW 외 다수 <주문사양> |
|
|
| |
 |
| |
|
|
Nominal
diameter
Φ |
A |
B |
C |
D |
E |
F |
G |
Inner
diameter
㎜ |
Outer
diameter
㎜ |
Thickness |
APP.
㎜ |
APP.
㎜ |
APP.
㎜ |
APP.
㎜ |
| PP(㎜) |
PA6(㎜) |
| 5 |
5.0±0.4 |
7.1±0.4 |
0.25±0.1 |
1.6 |
0.7 |
0.15 |
1.3 |
| 7 |
7.3±0.4 |
10.7±0.4 |
0.27±0.1 |
2.1 |
0.6 |
0.1 |
1.9 |
| 9 |
9.1±0.4 |
12.2±0.4 |
0.27±0.1 |
2.2 |
0.6 |
0.1 |
2 |
| 11 |
11.1±0.4 |
14.5±0.4 |
0.27±0.1 |
2.5 |
0.6 |
0.2 |
2.1 |
| 12 |
12.8±0.4 |
15.8±0.4 |
0.27±0.1 |
2.5 |
0.7 |
0.1 |
2.2 |
| 13 |
13.3±0.4 |
17.5±0.4 |
0.27±0.1 |
2.8 |
0.7 |
0.3 |
2.3 |
| 14 |
14.5±0.4 |
18.7±0.4 |
0.27±0.1 |
2.5 |
0.7 |
0.15 |
2.2 |
| 16 |
16.8±0.4 |
21.4±0.4 |
0.27±0.1 |
2.7 |
0.7 |
0.15 |
2.4 |
| 19 |
19.2±0.4 |
23.6±0.4 |
0.27±0.1 |
2.9 |
0.7 |
0.15 |
2.6 |
| 22 |
22.3±0.4 |
27.4±0.4 |
0.30±0.1 |
3.3 |
0.8 |
0.2 |
2.9 |
| 24 |
24.2±0.4 |
29.7±0.4 |
0.30±0.1 |
3.4 |
0.8 |
0.25 |
2.9 |
| 26 |
26.2±0.4 |
31.6±0.4 |
0.30±0.1 |
3.5 |
0.9 |
0.2 |
3 |
| 28 |
28.2±0.4 |
33.6±0.4 |
0.30±0.1 |
3.5 |
1.0 |
0.2 |
3.1 |
| 30 |
30.0±0.4 |
35.0±0.4 |
0.40±0.1 |
3.7 |
1.0 |
0.3 |
3.1 |
| 32 |
32.7±0.4 |
38.0±0.4 |
0.40±0.1 |
4.4 |
0.8 |
0.4 |
2.8 |
| 36 |
36.0±0.5 |
42.4±0.5 |
0.45±0.15 |
3.7 |
1.0 |
0.3 |
3.1 |
| 40 |
40.0±0.5 |
46.4±0.5 |
0.50±0.15 |
3.7 |
1.0 |
0.3 |
3.1 |
|
|
| 1. D,E,F,G
참고치 / 2. 두께 조정가능 |
|
| |
| |
|
 |
|
|
